屋上設置、地上設置、ポール設置用の太陽光発電架台システムはどのように設計しますか？

屋上、地上、ポールマウント用の太陽光発電設置システムを設計するには、適切な方法が必要です。安全規則を遵守し、丈夫な材料を使用しなければなりません。多くの問題は、米国電気工事規程（NEC）、国際建築基準（IBC）、および地方自治体の建築許可に関連して発生します。以下の表は、知っておくべき重要な基準を示しています。

安全かつ正常に動作させるためには、DCモジュールの配線色コードも確認する必要があります。

主なポイント

• 太陽光発電システムを設置する前に、必ず屋根や地面の強度を確認してください。これにより、重いパネルや強風による損傷を防ぐことができます。

• ステンレス鋼や錆びない合金など、丈夫な素材を選びましょう。これらの素材を使うことで、取り付けシステムの寿命が延び、性能も向上します。

• 地域の建築規則および安全基準に従ってください。そうすることで、システムの安全性が確保され、法律にも準拠します。

• 太陽光発電システムは、特に嵐の後などはこまめに点検してください。そうすることで、システムを安全に保ち、長期間にわたって良好な状態を維持できます。

• 設置場所に最適な取り付けシステムをお選びください。選定の際には、設置スペース、日照条件、地域の気候などを考慮してください。

1. 太陽光発電架台システムの主要原則

荷重および構造解析

屋根や地面が十分な強度を備えていることを確認する必要があります。これは太陽光発電パネルの設置前に非常に重要です。これを怠ると、重いパネルや強風によって損傷を受ける可能性があります。確認すべき主な項目は以下のとおりです。

• システムにかかる風、雪、重量を計算してください。

• より正確な回答を得るには、オートデスク ロボット 構造 Analysisのようなコンピュータプログラムを使用してください。

• 屋根とアンカーが下方および側面からの風に耐えられることを確認してください。

向きと傾き

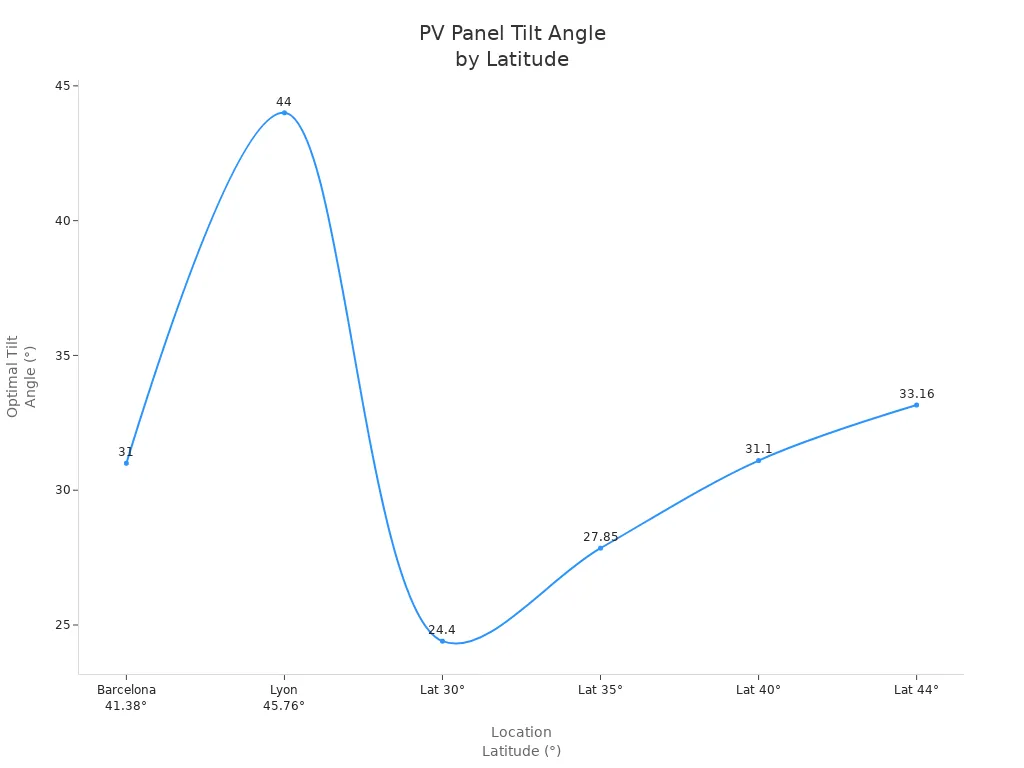

太陽光パネルは適切な角度に設置する必要があります。そうすることで、パネルが最大限の日光を受けることができます。最適な角度は、お住まいの地域によって異なります。例えば、バルセロナでは約31度、リヨンでは約44度が最適な傾斜角度です。緯度を使って簡単な計算をすれば、最適な角度を見つけることができます。

材料選定

長持ちし、悪天候にも耐えられる素材を選びましょう。以下に一般的な選択肢をいくつかご紹介します。

• ステンレス鋼は非常に丈夫で、錆びにくい。

• 亜鉛メッキ鋼板は亜鉛の層があり、お買い得です。

• アルミニウムは軽量で、設置も簡単です。

• プラスチックは、乾燥状態を保つ必要がある小さな部品に適しています。

安全性と法令遵守

システムとご自宅の安全を守るためには、安全規定を遵守する必要があります。以下に重要な規則をいくつか示します。

耐久性と性能

悪天候は太陽光発電架台システムに悪影響を及ぼす可能性があります。雹、ハリケーン、大雪などは設備を破損させ、発電を停止させる原因となります。強風はパネルを移動させたり、架台を破損させたりする可能性があります。お住まいの地域の気候に適した、丈夫な素材と優れた設計を採用する必要があります。固定式架台システムはほとんどの場所で機能します。追尾式システムは、天候の変化に応じて発電量を増やすことができます。

ヒント：嵐の後には必ずシステムを点検し、安全で正常に動作していることを確認してください。

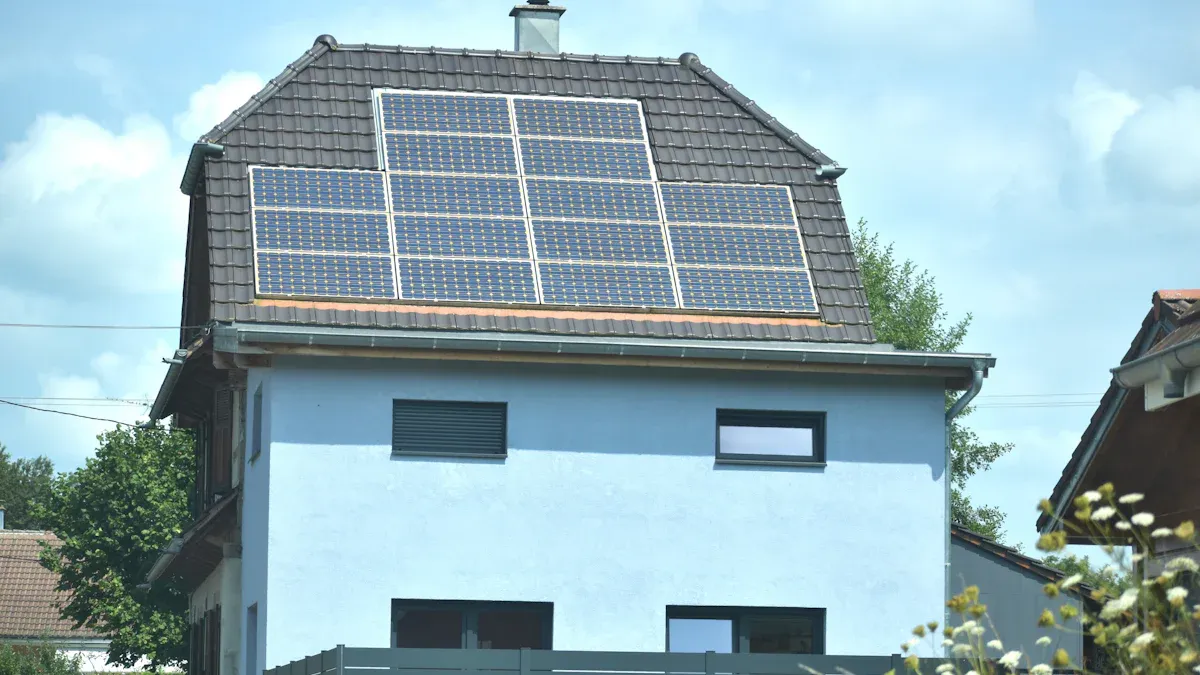

2. 屋上太陽光発電設置システム

屋根の評価と状態

太陽光発電架台を設置する前に、必ず屋根の状態を確認してください。雨漏り、劣化箇所、古い建材などがないか確認しましょう。屋根の状態が悪い場合は、まず修理してください。また、屋根の種類を把握しておくことも重要です。アスファルトシングル、瓦、金属屋根、平屋根など、種類によって適切な施工方法が異なります。設置によって屋根の保証が無効にならないよう、屋根材メーカーにご相談ください。

構造および荷重要件

屋根がシステムの重量に耐えられることを確認する必要があります。以下の手順に従ってください。

• 作業を始める前に、屋根の構造と強度を確認してください。

• パネル、取り付け金具、および積雪や風による荷重の合計重量を計算してください。

• 垂木やトラスが、損傷することなく追加重量を支えられることを確認してください。

平屋根の場合は、特別な許可が必要になる場合があります。平屋根では、穴あけ工事を必要としないバラストシステムが使用されることがよくあります。屋根が追加の重量に耐えられるかどうかを必ず確認してください。

後退距離と消防法規への準拠

消防法規および地域の規則に従う必要があります。ほとんどの地域では、平屋根の端から3フィート（約90cm）の離隔距離が義務付けられています。このスペースは、消防士がパネルの周囲を安全に移動するために必要です。地域によっては、パネルの間隔や通路に関する特別な規則が定められている場合があります。作業を開始する前に、必ず地元の建築局に確認してください。

ヒント：建物の後退距離や消防法規を遵守することで、住宅の安全性が確保され、検査にも合格しやすくなります。

取り付け金具の選択

屋根の種類に合った適切な金具を選びましょう。下の表は一般的な選択肢を示しています。

木製シェイク屋根やスレート屋根には専用の金具を使用する必要があります。これらの屋根の工事は必ず専門業者に依頼してください。

設置と防水処理

屋根を雨漏りや損傷から守る必要があります。以下に、いくつかの推奨対策をご紹介します。

• すべての金属部品には、耐腐食性シーラントを使用してください。

• 屋根材に適したネジを選びましょう。

• 屋根の水の流れを妨げないでください。

• 排水性を向上させるため、支柱が高くなっているタイプのマウントを使用してください。

• インストール後は、専門家にシステムを点検してもらいましょう。

適切な耐候性対策を施すことで、太陽光発電架台システムは長年にわたって良好な状態を維持できます。

3. 地上設置型システム

敷地の選定と準備

地上設置型ソーラーパネルの設置場所を選びましょう。木や建物による日陰のない平地を探してください。最適な場所は日当たりが良く、アクセスしやすい場所です。土壌の状態を確認し、水はけが良いことを確認してください。チェックリストを使って、さまざまな場所を比較検討しましょう。

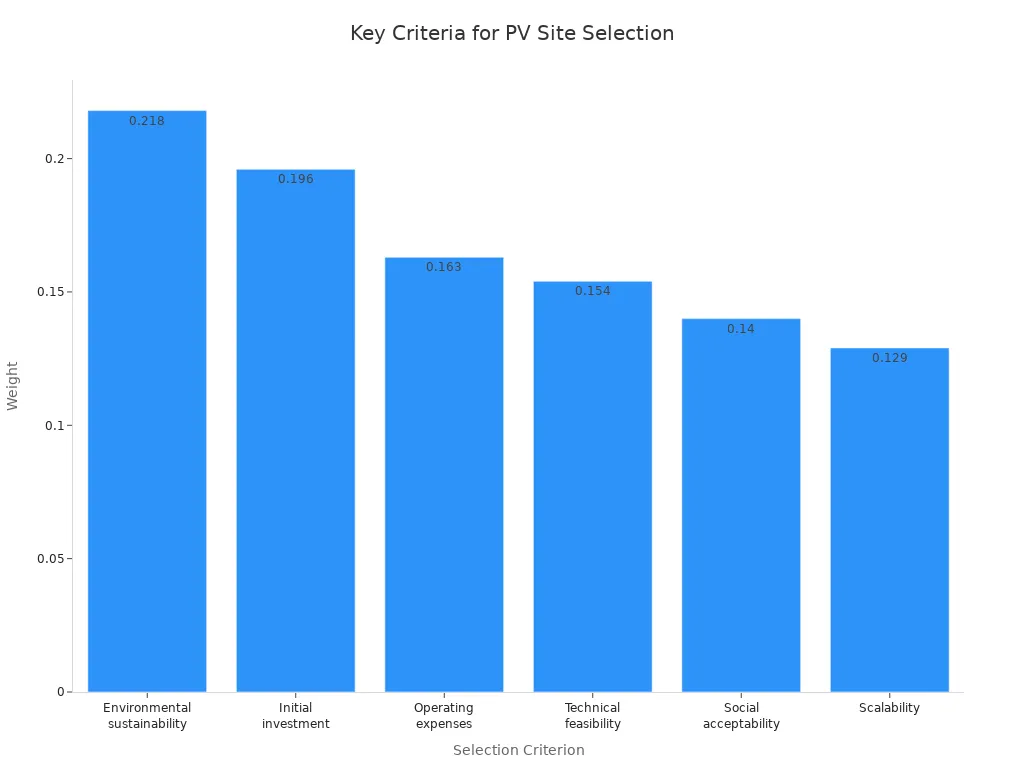

太陽光発電の設置場所を選ぶ際には、具体的な発電量が重要になります。専門家は、気候データや電力会社のデータに基づいて、設置場所が適しているかどうかを判断するために、AHP法を使用します。

財団と支援

土壌に適した基礎を選びましょう。一般的な選択肢をいくつかご紹介します。

• コンクリート製の杭は、恒久的な設置に適しています。

• 打ち込み杭とは、強度を高めるために鋼鉄製の柱を深く打ち込んで設置する工法である。

• 地中ネジは砂質の土壌にねじ込むだけで簡単に設置できます。

• バラスト式システムは重いブロックを使用するため、掘削作業は不要です。

• アースアンカーは、一時的な工事には迅速な対応が可能です。

砂質土壌では地中ねじがよく機能します。粘土質土壌ではより深い基礎が必要です。岩盤地盤にはバラストシステムまたは事前に穴を開けた地中ねじが最適です。信頼性の高いセットアップをご希望の場合は、 地上設置型太陽光発電システム。

配列のレイアウトと間隔

パネル同士が遮り合わないように間隔を空けて設置してください。パネル同士が近すぎると、前列が後列に日陰を作ってしまうことがあります。適切な間隔を空けることで、各パネルに十分な日光が当たり、パネルの温度上昇を抑えることができます。地上高を高くすることで、パネルに当たる日光の量が増え、メンテナンスも容易になります。また、芝刈りや雑草の除去も楽に行えます。適切な間隔を保つことで、パネルの損傷を防ぎ、清掃も簡単になります。

インストール手順

システムを安全にインストールするには、以下の手順に従ってください。

1. 敷地を準備し、基礎を設置する場所をマークする。埋設された電線がないか確認する。

2. 土壌の種類に基づいて基礎を設​​置する。

3. 亜鉛メッキされた金具を使ってラックを組み立ててください。

4. パネルを取り付け、配線を接続します。

5. システムをテストして、正常に動作し、安全基準を満たしていることを確認してください。

構造工事と電気工事の両方に許可が必要です。NECおよびUL 2703規格に従ってください。各段階でシステムを点検してください。

セキュリティとメンテナンス

盗難や破損からシステムを守りましょう。スマート機能付きのビデオカメラを使用してください。リアルタイムアラートのために遠隔監視を設定してください。泥棒を威嚇するために警報システムや標識を追加してください。ボラードや棘のある低木などの障壁を設置してください。モーションセンサーと高解像度カメラを設置してください。システムは毎年点検してください。周辺を雑草や水のない状態に保ってください。火災予防とアクセスしやすいように植物を管理してください。

ヒント：年次点検と適切なセキュリティ対策により、太陽光発電架台システムを安全かつ良好な状態に保つことができます。

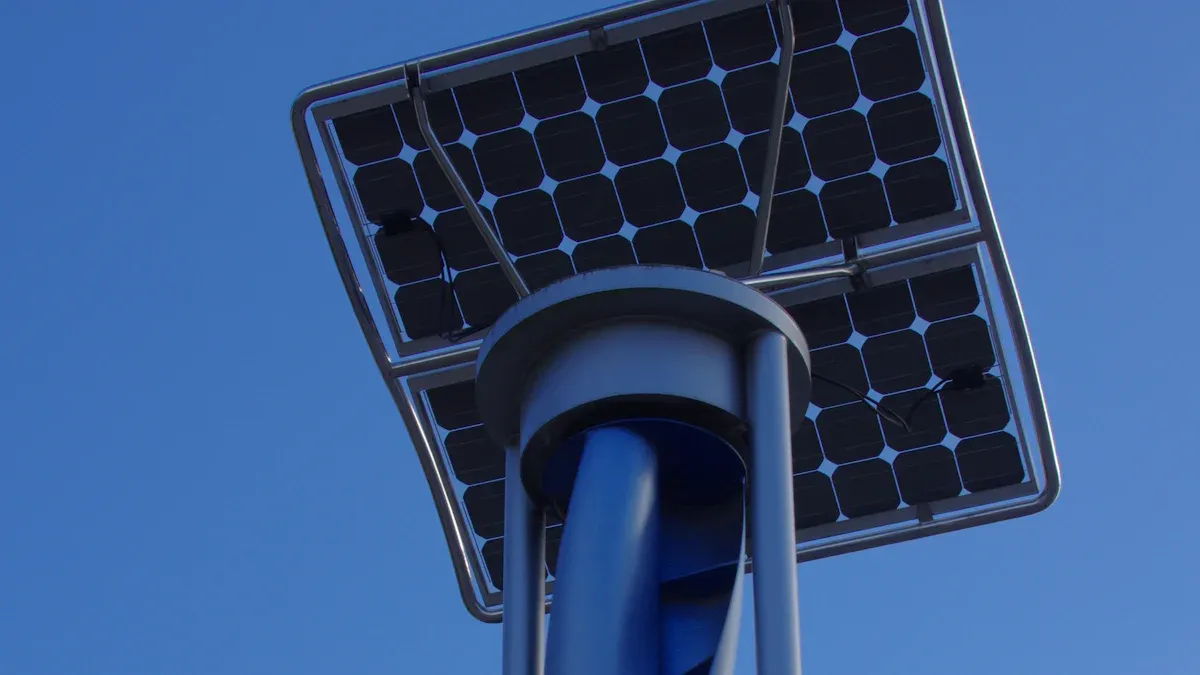

4. ポールマウント型太陽光発電システム

電柱の種類と設置場所

太陽光発電システムには、さまざまな種類のポールがあります。以下の表に、主な種類とその最適な用途を示します。

日当たりが良く、日陰が少ない場所を選びましょう。支柱を高くすると、パネルが汚れにくくなり、雪も滑り落ちやすくなります。

基礎とアンカー

ポールマウントには頑丈な土台が必要です。風の強い地域や地震の多い地域では、以下の点に注意してください。

• 安全性を最大限に高めるため、しっかりと固定できるシステムを使用してください。

• 強風や揺れの際にも、アンカーでポールがしっかりと固定されるようにしてください。

• 強度を高めるには、重いウェイトとしっかりと固定できるアタッチメントの両方を使用してください。

強固な土台は、システムを安全かつ正常に動作させるために不可欠です。

アレイの取り付けと傾斜

パネルの傾斜角度を変えることで、より多くのエネルギーを得ることができます。季節ごとに傾斜角度を調整することで、固定パネルよりも10～25%多くの発電量が得られます。夏は、緯度から15°を引いた角度に設定してください。春と秋は、緯度と同じ角度を使用してください。冬は、緯度に15°を加えた角度を使用してください。これにより、太陽光発電の利用量を増やし、電力網からの電力消費量を減らすことができます。

ヒント：角度調整可能なポールマウントを使えば、角度を簡単に変えてより効果的なトレーニングが可能です。

追跡システムと効率性

追尾システムは一日中太陽の動きに合わせて動きます。これにより、固定式のパネルよりも22～23%多くのエネルギーが得られます。午前中は29～33%、夕方は2倍以上のエネルギーが得られます。正午は4%多くなります。追尾式パネルは1日あたり0.224kWhを発電します。固定式パネルは0.182kWhを発電します。

注：追跡システムは高価ですが、性能とエネルギー効率に優れています。

メンテナンスとアクセシビリティ

システムは少なくとも年に2回は点検してください。損傷がないか確認し、フレームがしっかりと固定されていることを確認してください。パネルの汚れや落ち葉を取り除いてください。バッテリーと配線を点検し、安全性を確保してください。ポールとマウントが安定していて、錆びていないことを確認してください。システムの動作状況を観察し、必要に応じて設定を変更してください。

• パネルを清潔に保つことで、正常に動作させることができます。

• 電池の状態を確認し、必要に応じて交換してください。

• ライトを見て、きちんと並んでいるか確認してください。

• 支柱や取り付け金具は、丈夫な状態を保つために大切に扱いましょう。

定期的な点検を行うことで、太陽光発電架台システムの寿命を延ばし、性能を向上させることができます。

5. 比較表：屋上設置、地上設置、ポール設置

このセクションでは、屋上設置型、地上設置型、ポール設置型の太陽光発電システムの主な特徴を比較できます。このクイックリファレンスは、設置場所とニーズに最適なオプションを選択するのに役立ちます。

構造上のニーズ

• 屋上設置型システムは建物の構造を利用します。そのため、屋根が追加重量に耐えられるかどうかを確認する必要があります。

• 地上設置型架台には頑丈な土台が必要です。パネル、雪、風などの重い荷重に耐えなければならないからです。

• 支柱設置には、通常3～4フィートの深さの基礎が必要です。砂質の土壌や凍結深度によっては、さらに深い穴を掘る必要がある場合があります。

インストールの複雑さ

• 屋上システムには安全装備と綿密な計画が必要です。漏水を防ぎ、屋根に関する建築基準を遵守しなければなりません。

• 地上設置型は設置が容易ですが、より多くの現場作業が必要です。地盤が軟弱または不安定な場合は、設置が難しくなります。

• ポールマウントには精密な設計が必要です。調整式または追尾式のシステムは、可動部品が増え、設置手順も増えます。

ヒント：常に安全規則を守り、各システムに適した工具を使用してください。

コスト要因

• 屋上設置型は設置費用が安く済みます。1ワットあたり0.15ドル～0.40ドルです。

• 地上設置型は費用が高く、1ワットあたり約0.50ドル～1.50ドルかかります。基礎工事費と人件費が別途必要となるためです。

• ポール設置型が最も高価で、パネル1枚あたり150ドルから600ドルかかる。ポールと深基礎工事の費用が価格を押し上げる要因となる。

太陽光パネルの設置費用は、通常、システム全体の価格の8～12％を占めます。

メンテナンス

• 屋上設備は清掃や修理がより困難です。特殊な梯子や安全帯が必要になる場合があります。

• 地上設置型はアクセスが容易です。登ることなく清掃や点検が可能です。

• ポール取り付け部は簡単に清掃でき、雪も除去できます。ポールに錆やぐらつきがないか確認してください。

最適なアプリケーション

• 屋上設置型システムは、丈夫で開放的な屋根を持つ住宅に最適です。

• 地上設置型は、広い庭やエネルギー需要の高い場所に適しています。

• ポールマウントは、狭い場所、丘陵地、または積雪地帯に適しています。

設置場所、予算、エネルギー目標などを比較検討することで、最適な太陽光発電架台システムを選択できます。

太陽光発電架台システムを設計する際には、環境を考慮する必要があります。風向きや周囲の地形などを確認しましょう。屋根、地面、ポールなど、設置場所に最適なシステムを選択してください。訓練を受けた設置業者と良質な機器を使用するようにしてください。安全規則と建築基準を常に遵守しましょう。システムを安全かつ正常に動作させるために、定期的に点検を行ってください。

丈夫な素材を選べば、システムの寿命は長くなります。定期的に専門業者に点検してもらいましょう。そうすることで、システムの性能が向上し、長持ちします。最適なサポートを受けるには、エンジェルズソーラーまたは信頼できる他の専門業者にご相談ください。

よくある質問

私の屋根のタイプに最適な取り付けシステムは何ですか？

屋根には適切なシステムを使用する必要があります。シングル材の場合は、 屋根取り付けシステム瓦屋根の場合は、 瓦屋根用ソーラーマウントシステム金属屋根は 金属屋根用ソーラーパネル設置システム。

太陽光パネル設置時に水漏れを防ぐにはどうすればよいですか？

すべての穴を防水材で塞いでください。屋根用に設計されたマウントを使用してください。平屋根の場合は、 平屋根用ソーラーパネル設置システム 穴あけ作業が不要です。設置後は必ず排水が適切であることを確認してください。

地上設置型の太陽光パネルを自分で設置することはできますか？

インストールできます 地上設置型太陽光発電システム 安全手順を遵守してください。地盤の強度を確認し、適切な基礎を使用してください。大規模なプロジェクトの場合は、専門家にご相談ください。

太陽光発電システムの設置システムは、どのくらいの頻度で点検すべきですか？

システムは年に2回点検してください。ボルトの緩み、錆、汚れがないか確認してください。パネルを清掃し、配線を確認してください。嵐の後には、すぐに損傷がないか確認してください。

ポールマウントは積雪地帯でも機能しますか？

ポールマウントは、パネルから雪が滑り落ちるのを助けます。傾斜角度を調整することで、より優れた性能を発揮できます。悪天候時の安全性を確保するため、丈夫なポールと深い基礎をお選びください。
