大型ソーラーパネル用の地上設置型架台は、いくつかの明確な手順に従うことで設置できます。まず、適切な工具と、鉄骨梁や亜鉛メッキ鋼板などの丈夫な材料を用意します。日当たりの良い場所を選び、設置場所が平坦であることを確認してください。地上設置型架台は、開けた場所に設置したり、カーポートとして使用したりできるため、人気があります。この選択肢がどれほど人気があるかを簡単に見てみましょう。
| メトリック | 価値 |
|---|---|
| 予測市場価値（2025年） | 1212億米ドル |
| 予測市場価値（2035年） | 1974億米ドル |
| CAGR | 5.0% |
常に安全に作業を行い、手順を一つずつ丁寧に進めることで、素晴らしい結果が得られます。
主なポイント
太陽光パネル設置プロジェクトを始める前に、巻尺、水平器、電動ドリルなどの重要な工具を揃えましょう。 - 太陽光パネルの発電量を増やし、設置を容易にするために、平らで日当たりの良い場所を地面設置場所に選びましょう。 - 太陽光パネルの寿命を延ばすために、亜鉛メッキ鋼板など、悪天候にも耐えられる丈夫な材料を使用しましょう。 - 作業を始める前に、保護具を着用し、地域の建築規制を確認するなどして安全を確保しましょう。 - 太陽光パネルシステムを定期的に点検・メンテナンスすることで、正常に動作し、長持ちさせることができます。
1. 地上設置用の工具と材料
作業を始める前に、必要な工具と材料をすべて揃えておきましょう。丈夫で耐候性に優れた部品を使うことで、ソーラーパネルの寿命を延ばすことができます。必要なものは以下のとおりです。
必須ツール
特別な道具は必要ありません。基本的なものだけで十分です。以下に簡単なリストを示します。
巻尺
レベル
シャベルまたは杭穴掘り器
レンチとソケットセット
ドリルビット付き電動ドリル
コンクリートミキサー（大規模作業用）
マーカーまたはチョークライン
これらのツールは、地上設置型の測定、掘削、組み立てに役立ちます。
主要材料（鋼材、レール、パイプ）
良質な材料を選ぶことで、地上設置型ソーラーパネルは丈夫で安全になります。ほとんどの地上設置型ソーラーパネルシステムでは、以下の材料が使用されています。
直径12インチのコンクリート製円形鋳造管を、約36インチの深さに埋め込んでしっかりと支える。
支柱用、スケジュール40、2インチ亜鉛メッキパイプ
コンクリートに接するパイプ部分には、10mlのPVCテープを巻いてください（錆びを防ぐため）。
パネル取り付け用亜鉛メッキ支柱
パイプの横梁と垂直タイで強度を強化
地下で岩盤に当たった場合、鉄筋コンクリートブロック（24"x24"x24"）
ヒント： 耐候性に優れた素材、例えば高強度亜鉛メッキ鋼板などを選びましょう。これらは強風、大雪、地震にも耐えることができます。詳しくは以下の表をご覧ください。
| 特徴 | 説明 |
|---|---|
| 材料 | 高強度亜鉛メッキ鋼、船舶用アルミニウム、ステンレス鋼製ファスナー |
| 耐候性 | 悪天候や潮風にも耐える |
| 風荷重容量 | 時速150マイル（約240km）を超えるハリケーン並みの強風にも耐える |
| 積雪荷重に関する考慮事項 | 重い雪にもたわまず支える |
| 耐震性 | 耐震性を高めるための柔軟なジョイント |
| 熱膨張 | 関節は温度変化に適応する |
| 品質保証 | 過酷な条件下でのテスト済み |
頑丈な地上設置型架台は、悪天候時でもソーラーパネルを安全に保ちます。
安全装備
安全は重要です。以下のものを用意してください。
断熱手袋
安全メガネ
耐火性衣類
適切な装備を着用することで、切り傷、感電、その他の事故から身を守ることができます。
これでプロジェクトを開始する準備が整いました。適切な工具と材料があれば、頑丈な地上設置型架台を構築できます。
2. 用地選定と準備
場所の選択
太陽光パネルにはできるだけ多くの日光を吸収させたいものです。まずは南向きの場所を選びましょう。南向きの斜面は日照量が最も多く、北向きの斜面は日照量が少なくなります。平地は設置が容易で、パネルがより多くの日光を捉えることができるため、最適です。農地や広い空き地があればラッキーです。これらの場所は地上設置型パネルに最適です。屋根が太陽光発電に適していない場合は、カーポートやその他の空き地を利用することもできます。
判断の参考になる簡単な表を以下に示します。
| 基準 | 説明 |
|---|---|
| 土地の向き | 南向き斜面（112.5°～202.5°）は、最も多くの日照を受ける。 |
| 視界分析 | 日光曝露測定ツールを使用してください。0～3.6の値が良好な地域です。 |
| 地形学的地形 | 平地が理想的だ。険しい地形だと困難が増す。 |
| 土地利用・土地被覆（LULC） | 農地は開けていて平坦で、アクセスしやすい。 |

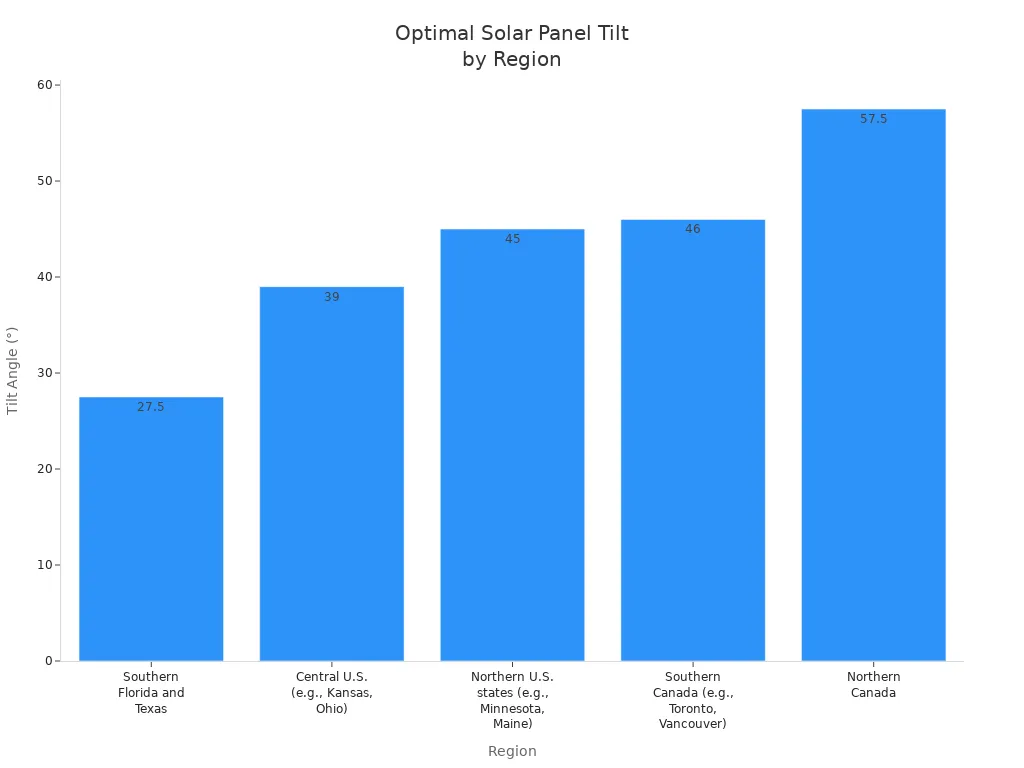

傾斜角度についても考慮する必要があります。適切な傾斜角度は、パネルの発電量を増やすのに役立ちます。地域ごとの最適な傾斜角度については、こちらの表をご覧ください。
| 地域 | 最適な傾斜角度 |
|---|---|
| 南フロリダとテキサス | 25～30度 |
| 米国中部（例：カンザス州、オハイオ州） | 38～40度 |
| アメリカ北部諸州（例：ミネソタ州、メイン州） | 43～47度 |
| カナダ南部（例：トロント、バンクーバー） | 43～49度 |
| カナダ北部 | 55～60° |
整地と水平出し
場所を決めたら、地面を整地して平らにする必要があります。手順は以下のとおりです。
日照条件と土壌の種類を確認してください。
石や木の枝、その他のゴミを取り除いてください。
取り付けラックが安定するように、地面を水平にしてください。
木や建物の影がないことを確認してください。
広い敷地をお持ちなら、より大きなソーラーパネルを設置できます。地上設置型のパネルは、特に積雪地帯では、清掃やメンテナンスが容易です。
マーキングレイアウト
これで、すべての物の置き場所を決める準備ができました。以下の手順に従ってください。
設計図を使って、ラックやパネルの設置場所をマークしてください。
パネル間には、空気の流れとメンテナンスの容易さを確保するために十分な間隔を空けてください。
ヒント：レイアウトを事前に計画しておくと、ミスを防ぎ、設置作業をスムーズに進めることができます。
敷地の準備が完了しました。次は、ソーラーパネルのための頑丈な基礎を構築します。
3. 地上設置型基礎
太陽光発電システムを設置する際には、しっかりとした基礎を作ることが非常に重要です。これにより、システムの寿命が延び、悪天候でも安全に運用できます。それでは、その手順を見ていきましょう。
杭を掘る、または杭を立てる
まず、地面設置型アンテナのために穴を掘るか、支柱を立てます。掘る深さは、選ぶ基礎の種類によって異なります。深さと設置位置については、以下の表を参照してください。
| 基礎の種類 | 推奨深度 | アライメント技術 |
|---|---|---|
| コンクリート製橋脚 | 深さ3～4フィート | 掘削とコンクリート乾燥が必要 |
| 打ち込み杭 | 水深8～10フィート | 大きなハンマーを使って押し込んでください |
| アースネジ | （設置時間：分単位） | しっかりと固定するためにねじ込む |
| バラストシステム | 該当なし | 重いブロックが安定性を保つ |
| アースアンカー | 該当なし | 短期間の使用であれば、素早くセットアップできます。 |
まっすぐな穴を掘り、支柱はまっすぐ立ててください。水平器と紐を使って、すべてがきちんと揃っていることを確認してください。
コンクリート基礎または地中ねじ
さて、コンクリート基礎と地中ねじ基礎のどちらを選ぶか決めましょう。どちらにも長所があります。比較の参考になる表を以下に示します。
| 基礎の種類 | 利点 | 理想的な条件 |
|---|---|---|
| コンクリート製橋脚 | 非常に丈夫で長持ちするので、常設設置に適しています。 | 硬い土壌、風の強い場所、大規模な太陽光発電設備 |
| アースネジ | 設置が簡単で、多くの場所で使用でき、地面をあまり汚さない。 | 砂地や柔らかい土壌、迅速な住宅プロジェクト |
大型ソーラーパネルや、風や雪の多い場所には、コンクリート基礎が最適です。地盤が柔らかい場合は、地中ネジの方が迅速かつ簡単に設置できます。
ヒント：風が強い地域や雪の多い地域にお住まいの方は、コンクリートを充填したパイプや補強材を追加した支柱など、丈夫な構造のものを選びましょう。IronridgeやTamarackといった企業は、時速170マイル（約270km）までの風に耐えられるシステムを製造しています。
アライメントチェック
コンクリートを流し込んだり、ネジを締めたりする前に、すべてがまっすぐになっているか確認してください。すべての支柱が一直線に並び、適切な間隔で配置されている必要があります。手順は次のとおりです。
各支柱には水平器と巻尺を使用してください。
支柱間に紐を通して、支柱が一直線になるようにします。
ソーラーパネルを設置する支柱間の間隔を確認してください。
架台をさらに頑丈にしたい場合は、支柱の中央に鉄筋を入れ、風が強い場合はUボルトを使用しないでください。強風対策として、垂直支柱の数を減らした地上設置型架台もあります。
注：しっかりとした基礎があれば、ソーラーパネルを安全かつ安定して設置できます。作業はゆっくりと進め、各工程で確認しながら作業を進めてください。
4. 地上設置構造物の組み立て
地上設置型架台のフレームを組み立てることで、いよいよ形になってきます。プロジェクトが完成していく様子を実感でき、想像以上に簡単です。ここでは、その手順を一つずつご紹介します。
フレームアセンブリ
レールとパイプを敷設する
まず、レイアウトの印をつけた場所にレールとパイプを敷設します。IronRidgeのようなほとんどのシステムはモジュール式設計を採用しています。つまり、必要に応じて後からパネルを追加できるということです。垂直支柱を取り付ける
垂直支柱を基礎にしっかりと固定してください。水平器を使って、各支柱がまっすぐ立っていることを確認してください。水平レールを接続する
水平レールを支柱に固定します。これらのレールはソーラーパネルを支えるためのものです。角度調整機能により、太陽光を最大限に活用できる最適な角度に設定できます。拡張を確認する
接合部には少し隙間を空けてください。こうすることで、フレームが温度変化に対応しやすくなり、曲がったり破損したりするのを防ぐことができます。
ヒント：モジュール式のフレームを使用すれば、将来的に太陽光発電地上設置システムを簡単に拡張できます。
部品の固定
すべての部品の接続には、亜鉛メッキ鋼製のボルトと留め具を使用してください。亜鉛メッキは錆を防ぐのに役立ちます。
海に近い場所や塩分を含んだ空気の多い場所に住んでいる場合は、ステンレス鋼製またはアルミニウムメッキ製の部品が必要になるかもしれません。
基礎は必ず凍結深度より下まで埋め込んでください。そうすることで、寒冷期でも建物の構造が安定します。
強風に耐えたい場合は、地面に取り付けるネジが効果的です。
安全第一！手袋と安全メガネを着用してください。OSHA（米国労働安全衛生局）のガイドラインに従い、作業を進めながら確認を行ってください。
安定性チェック
太陽光パネルの地上設置システムは、長年使えるものを選びたいですよね。そこで、以下の点に注意してください。
すべてのボルトと接合部を点検してください。緩んでいる箇所があれば締め付けてください。
フレームの水平と直線性を確認してください。
特に嵐や大雪の後には、曲がりや歪みの兆候がないか確認してください。
問題を早期に発見するために、定期的な点検を計画しましょう。
| 負荷タイプ | 説明 |
|---|---|
| 風荷重 | 強風はフレームを押し上げたり持ち上げたりする可能性があります。地域によっては1,000 N/m²を超える力が加わる場合もあります。 |
| 積雪荷重 | 大雪は重量を増加させる。アルプス地域では200kg/m²を超える積雪が見られることもある。 |
| 熱膨張 | 温度変化によって金属は膨張・収縮する。接合部はこの膨張・収縮に対応できなければならない。 |
頑丈な地上設置型ソーラーパネルフレームは、風、雪、暑さにも耐えられます。安全で長持ちする設置のために、時間をかけて各手順を二重に確認してください。
5. パネルの取り付け、配線、および検査

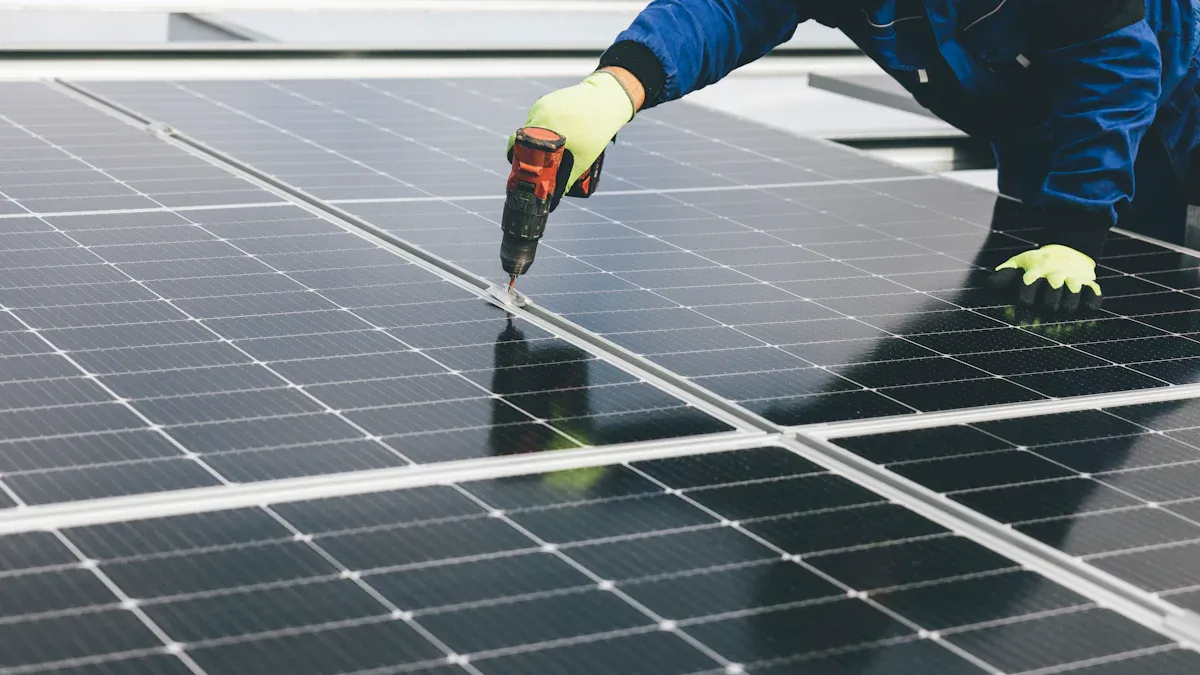

ソーラーパネルの取り付け
パネルを慎重に持ち上げて設置する
大型パネルを持ち上げる際は、必ず誰かに手伝ってもらってください。各パネルをレールに載せ、取り付け穴の位置を合わせます。適切なハードウェアで保護する
太陽光パネル専用のボルトとクランプを使用してください。しっかりと締めますが、締めすぎないようにしてください。適切な材料を選ぶ
パネルを取り付ける最適な方法については、こちらの表をご覧ください。方法／材料 説明 処理済みの木材 丈夫で虫害にも強いが、時間の経過とともに変形する可能性がある。 金属 長持ちし、悪天候にも耐える。 らせん杭 地面にねじ込んであるので、掘る手間が少なくて済む。 掘削杭 セメントが充填されており、重いパネルに適しています。 亜鉛メッキ鋼 亜鉛メッキは錆を防ぎ、長持ちします。 亜鉛アルミニウムマグネシウム鋼 メンテナンスの手間が少なく、長持ちします。 ポストパウンダー 安定性を高めるため、支柱を深く固定してください。 Local Building Codes Always check rules before you start.
Tip: Always follow local building codes for your Ground Mount.
Wiring and Grounding
Connect the wires using MC4 connectors. Make sure each connection is tight and dry.
Run wires neatly along the frame. Use clips to keep them in place.
Ground your system. Follow the National Electric Code (NEC 690). Use a copper wire to connect all metal parts to the earth.
Label all wires and parts for safety.
| Safety Guideline | Description |
|---|---|
| Grounding Requirements | Follow NEC 690 and use certified parts. |
| Emergency Disconnect | Make sure you can shut off the system quickly. |
| Labeling | Mark all wires and parts clearly. |
| Rapid Shutdown | Add a way to turn off power fast in emergencies. |
Final Inspection and Maintenance
Check all bolts, wires, and panels for tightness and damage.
Look for cracks or dirt on the panels.
Clean panels at least once a year. Clean more often if you live in a dusty or pollen-heavy area.
Schedule a professional check every few years.
| Task | Description |
|---|---|
| Panel Surface Assessment | Look for cracks, dirt, or color changes. |
| Electrical Connection Check | Make sure all wires are safe and tight. |
| Inverter Inspection | Check the display and listen for odd sounds. |
Note: Ground-mounted systems are easier to check and clean than rooftop systems.
Common Mistakes to Avoid
Skipping the grounding step.
Using the wrong bolts or clamps.
Not checking local rules before starting.
Letting wires hang loose.
Forgetting regular cleaning and checks.
Tip: Do your research, follow each step, and ask a pro if you feel unsure.
You can put in a solar ground mount system if you follow each step. First, gather your tools. Next, get your site ready. Then, make a strong foundation. After that, build the frame. Last, put your panels on the frame. Use the best materials so your system is safe and lasts longer. Good materials also help you save money over time. Pick a spot with lots of sunlight. This helps your panels make more energy and makes cleaning easier.
Strong parts help your system work for many years.
Picking a good spot means less shade and more power.
Doing it yourself saves money and lets you add more panels later.
Be careful, do not skip steps, and enjoy having your own solar panel ground mount system!
FAQ
1. How do you choose the best location for ground mount solar panels?
You want a spot with full sunlight and no shade. South-facing areas work best. Flat land makes installation easier.
Tip: Check your site at different times of day to see how the sun hits it.
2. What materials should you use for a strong solar ground mount system?
Pick weather-resistant parts like galvanized steel or aluminum.
Use a Solar Panel Mounting Aluminum Bracket System for extra durability.
Avoid untreated wood or weak metals.
3. Can you expand your solar panel ground mounting systems later?
Yes, you can add more panels if you use modular frames.
Modular designs let you grow your system as your energy needs change.
Check out ground mounting options for easy upgrades.
4. What mistakes should you avoid with ground mount solar?
Here’s a quick list:
Skipping grounding steps
Using wrong bolts
Not checking local codes
Letting wires hang loose
Learn more about ground mount solar to avoid these errors.
