では、家庭用太陽光発電システムを設置する際に注意すべき重要なポイントは何でしょうか？

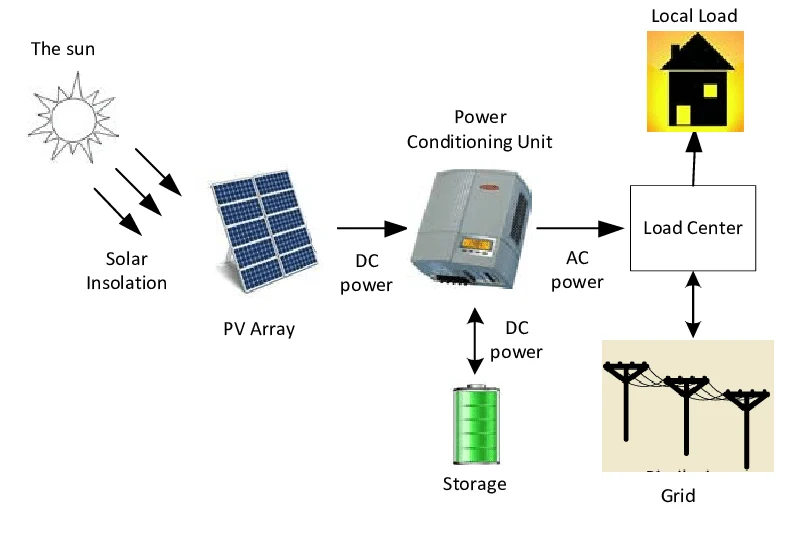

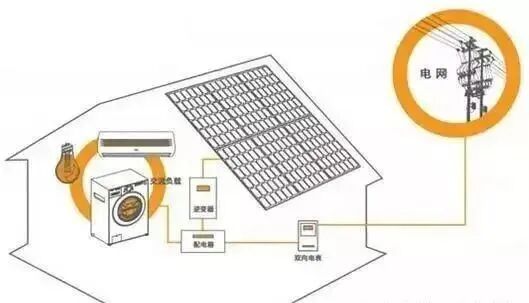

分散型太陽光発電システム入門

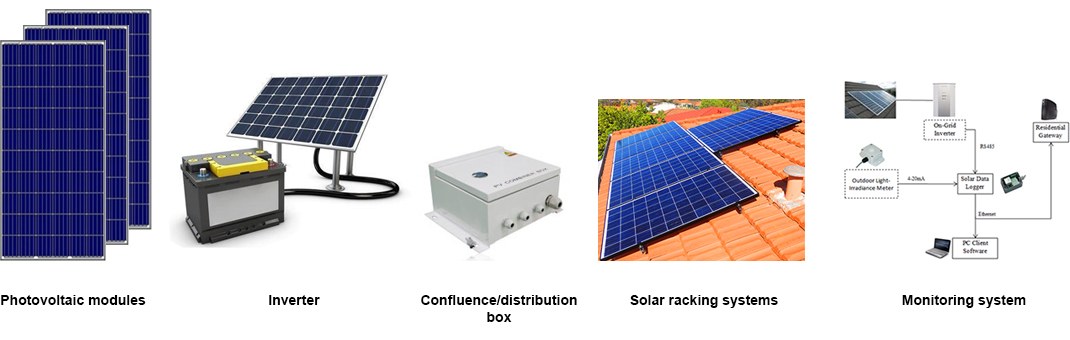

分散型太陽光発電システムの構成

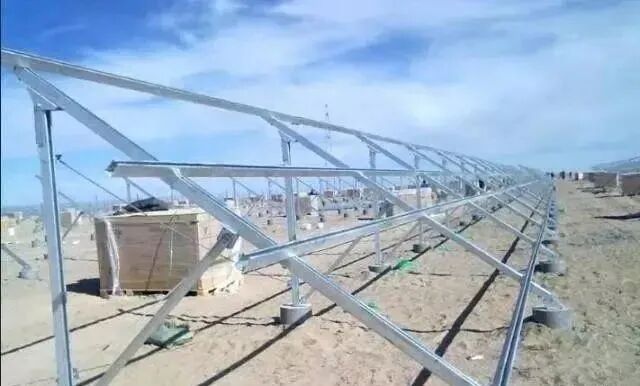

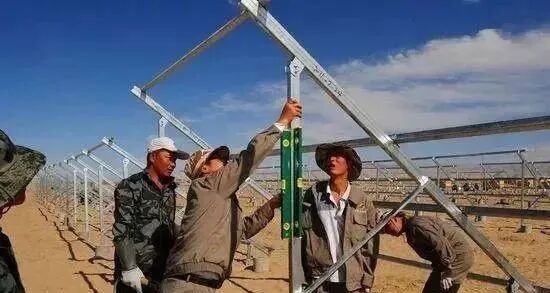

ブラケットの取り付け
1. ブラケットの垂直方向のずれは1メートルあたり±1mm以内、角度のずれは±1度以内とします。ブラケットの取り付けは、全体的に整然とした均一な外観を確保する必要があります。後部の支柱は取り付け面に対して垂直に、メインレールは取り付け面に対して平行に保つ必要があります。
モジュールの機械的な取り付け穴は、2本のメインレール付近に配置する必要があります。そのため、ブラケットの取り付け時には、2本のメインレール間の間隔を867～1067mmの範囲内に維持する必要があります。
2. PV架台構造は、40×4mmの亜鉛メッキ平鋼を使用して接地されます。

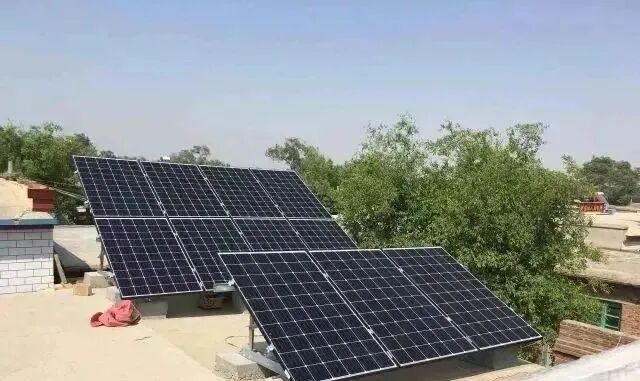

平屋根用ソーラーパネル設置システムの設置手順：
1. 屋根面からゴミを取り除きます。巻尺を使って土台の設置位置に印を付け、それに合わせて土台を設置します。
2. インパクトドリルを使用して、コンクリート基礎に穴を開けます。穴の深さは、基礎の厚さとアンカーボルトの長さに基づいて決定してください（M10径のボルトを使用してください）。（ボルトが基礎に事前に埋め込まれている場合は、ねじ山からゴミや不純物を取り除いてください。）
3. 吸引ポンプまたは送風機を使用して、穴の内部からゴミを取り除き、穴が完全にきれいになっていることを確認してください。
4. 拡張ボルトを穴に挿入します。ゴムハンマーや木槌などの非金属製のハンマーを使用して、ボルトを軽く叩き込み、ボルトの頭と穴の開口部の間に30mmの隙間を空けてください。
5. 下部ビームまたは取り付けベースを取り付けます。ビーム/ベースの穴をボルトに合わせて、レンチを使用してナットをしっかりと締めます。（残りのベースを固定するには、この手順を繰り返します。）
6. 指定された取り付け角度に基づいて、後部支柱の取り付け位置をマークします。ボルトを使用して、ベースを後部支柱に固定します。
7. 斜め梁を固定します。アングルコネクタを使用して斜め梁を後部支柱に固定し、ボルトを使用して斜め梁をベースに接続します。
8. レール（母屋）を固定します。ソーラーモジュールの取り付け穴に基づいてレールの位置を決定し、レールがモジュールの取り付け穴から±100mm以内になるように配置します。モジュールフレームの両端の端が斜め梁から200～300mm離れていることを確認してください。専用のナットを使用して、レールを斜め梁に固定します。
モジュールのインストール:設置前に、モジュールの取り付け高さを決定してください。モジュールのガラス面の下端は、地面から300mmの高さになるように配置してください。サイドクランプを使用してモジュールを固定します。モジュールが滑り落ちないように、まず下側のクランプを固定してください。モジュールフレームは、取り付けレールの端から20～30mm離して配置してください。固定作業中は2人で作業し、糸または水準器を使用してモジュールの全体的な平行度を確認してください。
カラー鋼板屋根の設置
1. 図面に示された寸法に基づいて、クランプの取り付け位置を決定します。カラー鋼板の接合部の損傷を防ぐため、屋根面に滑り止めフットボードを敷きます。円筒頭ソケットねじを使用して、カラー鋼製クランプをそれぞれの位置に固定します。台形カラー鋼板の場合は、Cチャンネル鋼製レールを鋼板の波形部の頂部（高点）に直接ドリルで固定します。ドリルで開けた穴の下にゴム製ガスケットを置き、両方の接触面に多目的接着剤を塗布します。（理想的には、すべてのクランプを一度に固定します。条件が許さない場合は、後続のPVモジュールの設置を容易にするため、少なくとも2列ずつ固定します。）
2. レール設置：太陽光発電モジュールの取り付け穴の位置に基づいて、取り付けレール間の間隔を選択します。レールの中心線とモジュールの取り付け穴間の距離が±100mmの許容範囲内であることを確認してください。専用ナットをレールに通してクランプにしっかりと固定し、必要に応じてモジュールフレームの位置を調整した後、ソケットヘッドボルトを使用してアセンブリを締め付けます。
3. モジュールのインストール:最初のPVモジュールをレールに置き、外縁に沿って位置を合わせます。水準器を使用して、モジュールが完全に水平になっていることを確認してください。モジュールフレームとレールの外縁の間には、最低20mmの隙間を確保してください。エンドクランプを使用して最初のモジュールを固定します。次に、2番目のモジュールを取り付け、ミッドクランプを使用して固定します。すべてのクランプの締め付け方法は、均等な圧力を確保するために、対角線状に締め付けるようにします。残りのモジュールも同様の手順で取り付けます。
瓦屋根への太陽光発電システム設置
1. 図面に示された寸法に基づいて、屋根にタイル取り付け金具の設置位置をマークします。指定された位置のタイルを取り外し、木ねじを使用してタイル取り付け金具を屋根の母屋に固定します（理想的には、すべてのタイル取り付け金具を一度に固定します。それができない場合は、レールの取り付けを容易にするために、少なくとも2列ずつ固定します）。
2. レール設置：モジュール取り付け穴の位置に基づいてレールの間隔を選択します（取り付け穴に対して±100mmの許容誤差を考慮）。Tナットをレールに通してタイルマウントに固定し、モジュールフレームの位置を調整して六角穴付きボルトで締め付けます。
3. モジュールのインストール:最初のモジュールをレールの側面に当て、水準器を使用してモジュールが完全に水平になっていることを確認します。モジュールフレームの端がレールの側面から少なくとも20mm離れていることを確認し、エンドクランプを使用して固定します。2番目のモジュールを取り付け、ミッドクランプを使用して固定します。クランプ方法は、ファスナーを対角線上に締め付けることです。残りのモジュールも順番に取り付けていきます。
モジュールのインストール
1. モジュールと取り付け面の間には、少なくとも50mmの隙間を確保しなければならない。
2. 隣接するモジュール間には20mmの隙間を設けること。
3. 太陽光発電モジュールの最下点は、地面から300mm以上の距離にあること。標準的な地面の場合、泥や砂の飛散、小動物による損傷を防ぐため、この距離は理想的には1000mm以上であるべきである。
4. 太陽光発電モジュールのガラス面と屋根面との間の距離は、少なくとも10cmとする。
5. サイドクランプが外れるのを防ぐため、モジュールの端部と取り付けレールとの間に20mm以上の隙間を確保しなければならない。
6. 取り付けレールを固定します。モジュールの両端のフレームがレールから300～500mm離れた位置に配置されるように、レールの取り付け位置を測定してマークします。
7. 最初は、隣接する2つのモジュール間の水平方向および垂直方向の隙間は、中間クランプの取り付けを容易にするために、両方とも20mmを超えるものとします。最終的に固定された後は、水平方向および垂直方向の隙間は両方とも20mmに設定します。
8. サイドクランプが外れるのを防ぐため、モジュールの端部と取り付けレールとの間に20mm以上の隙間を確保しなければならない。
9. モジュールフレームは、取り付けレールの側面端から20mm以上離して配置しなければならない。
10. モジュール間の接続ケーブルは、50cm間隔でケーブルタイで固定するものとする。
**DCコンバイナーボックスの取り付け**
1. PVコンバイナボックスの入出力端子とボックスの接地端子間の絶縁抵抗は、2 MΩ（1000 V DC時）以上でなければならない。
2. インバータの設置高さは適切でなければなりません。インバータの吸気口（底部）は地面から600mmの高さに、排気口（ユニットの上部または側面）は地面から400mmの高さに設置する必要があります。
**太陽光発電ケーブルの設置**
1. モジュールケーブルの両端には、2～3個のケーブル終端部を製造するのに十分な長さを確保するために、20～30cmのケーブルのたるみを残しておく必要があります。
2. PVモジュールケーブルは事前に敷設しておくこと。無駄をなくすため、敷設するケーブルの量はPVコンバイナボックスの位置に基づいて決定し、各ケーブルの確保長さは30cmを超えないこと。
**接地工事**
1. 接地導体には、丸鋼棒または平鋼帯を使用することが望ましい。丸鋼棒が推奨される。丸鋼棒の直径は8mm以上とする。平鋼帯の断面積は48mm²以上、厚さは4mm以上とする。
2. 土壌に埋設する人工垂直接地電極には、アングル鋼、鋼管、または丸鋼棒を使用することが望ましい。土壌に埋設する人工水平接地電極には、平鋼帯または丸鋼棒を使用することが望ましい。丸鋼棒の直径は10mm以上、平鋼帯の断面積は100mm²以上、厚さは4mm以上、アングル鋼の厚さは4mm以上、鋼管の肉厚は3.5mm以上とする。接地工事中は、垂直接地電極は凍結深度より下に設置し、接地システム全体の接地抵抗は4Ω以下としなければならない。
**系統連系型インバーターの設置**
インバータの設置高さは適切でなければなりません。インバータの吸気口（底部）は地面から600mmの高さに、排気口（ユニットの上部または側面）は地面から400mmの高さに設置する必要があります。
